Met de SPOR hoekstift realiseert u binnen het SPOR-systeem een verbinding met een hoge trekvastheid, die bovendien vrijwel onzichtbaar in het werkstuk kan worden weggewerkt. Deze variant van het systeem gebruikt u alleen bij een verstek gezaagd onderdeel.
Werking SPOR hoekstift

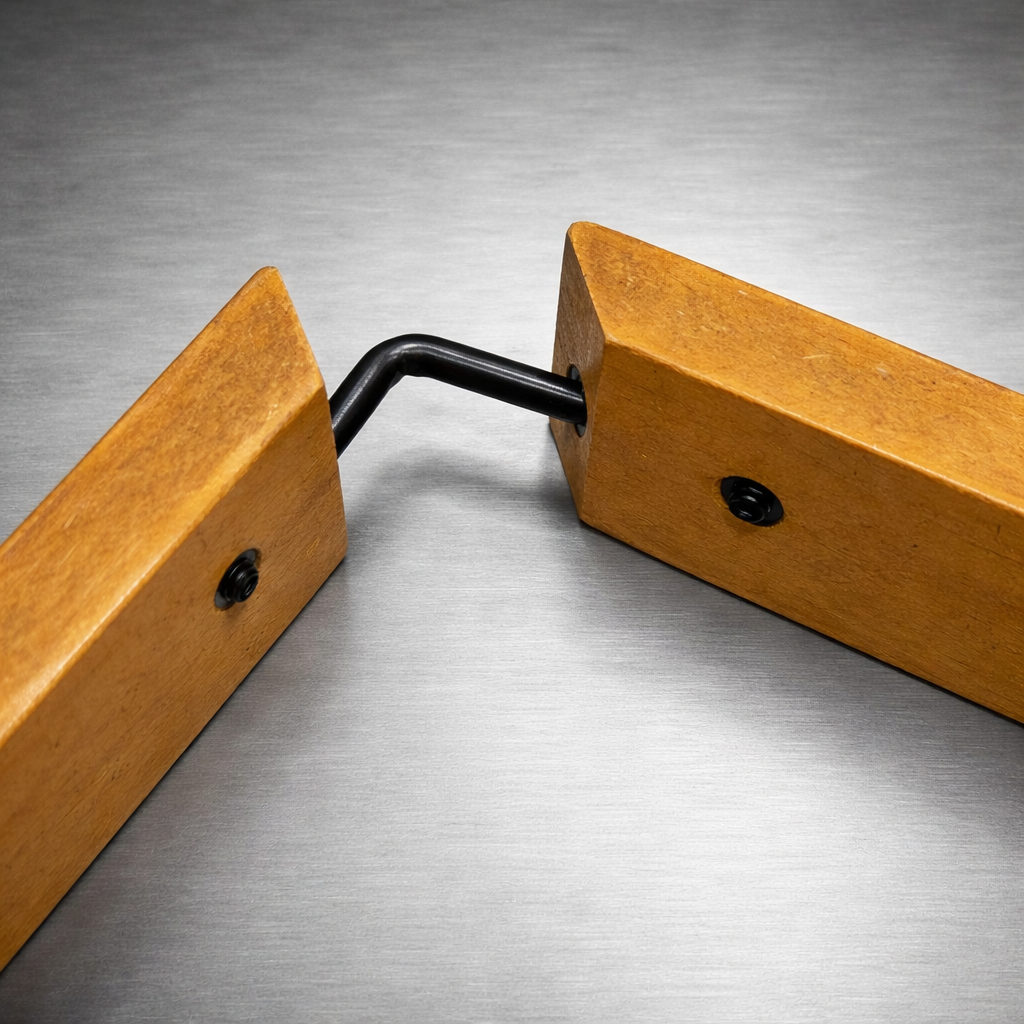

De hoekstift is onderdeel van het SPOR systeem wat als volgt werkt. Door het aandraaien van de SPOR stelschroef in de SPOR prop (of Buisprop) trekt u de SPOR hoekstift aan. In tegenstelling tot de SPOR stift gebruikt u bij de hoekstift aan beide uiteinden een prop en stelschroef (zie eerste afbeelding). Hierdoor trekt u de 2 onderdelen naar elkaar toe. U zet dus kracht op A en B wordt aangetrokken (zie tweede afbeelding). Doordat de hoek van het dwarsgat gelijk is aan de hoek van de stelschroef, wordt de schroefkracht efficiënt overgebracht en omgezet in een haakse trekkracht, waardoor de onderdelen stevig naar elkaar toe worden getrokken. Voor meer informatie over het SPOR systeem klik hier.
Boormaten
Bij het boren van de SPOR hoekstift moet u er op letten dat de gebruikte SPOR prop op afstand B + 3 mm zit. U moet B meten op de plaats waar de SPOR stift in het verstek geboord zit. Diepteboring A + 5 mm eveneens gemeten vanaf het verstek.Voor meer informatie over de juiste boormaten voor het SPOR systeem klik hier.
Geschikt materiaal
U kunt de hoekstift en het SPOR-systeem in verschillende materialen toepassen. Het systeem werkt goed in materialen waarin u nauwkeurige gaten kunt boren en die voldoende sterkte hebben om de trekkracht van de verbinding op te vangen.. Geschikte materialen zijn bijvoorbeeld:
-
Hout (massief hout)
-
Plaatmateriaal (MDF, multiplex, spaanplaat)
-
Metalen buizen (staal of aluminium)
-
Combinaties van hout en buisconstructies
Standaard & maatwerk

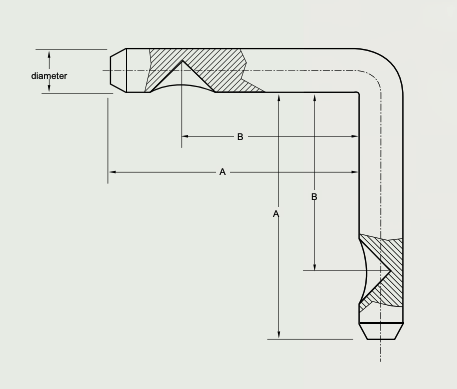

De SPOR hoekstift is beschikbaar in een totale lengte (L op de tekening) van 34 t/m 51 MM en een steekmaat (A op de tekening) van 24 t/m 36 MM. De diameter van de SPOR hoekstift is 8 MM.Voor maatwerk en afwijkende uitvoeringen van de SPOR goekstift kan contact worden opgenomen met RIGO Metaal BV. Dit kan via de website of door te mailen naar info@rigometaal.nl.
